5.0 38 отзывов 70 заказов
298 руб.
Реклама: ООО "АЛИБАБА.КОМ (РУ)" ИНН: 7703380158

Описание

2," 2,4 дюймов TFT 240*320 Модуль ЖК-экрана 5 В/3,3 В для Arduino UNO R3 Mega2560 поддержка платы STM32 C51 Micro SD карта ILI9341

Описание продукта:

Поддерживает макетные платы, такие как Ard uino UNO и Mega2560 для подключаемого использования без проводки Разрешение 320X240, четкий дисплей, поддержка сенсорной функции Поддержка 16-бит цветная (RGB) 65 к цветной сенсорный экран дисплея, дисплей насыщенного цвета 8-битный параллельного автобуса, быстрее, чем последовательные SPI обновления Бортовое 5 В/3,3 В смещение уровня IC, совместимо с 5 В/3,3 В рабочее напряжение Легко расширить эксперимент со слотом для sd-карты Предоставляет библиотеки Ard uino с богатой программы образцов Военные стандарты процесса, долгосрочная стабильная работа Обеспечивает базовую поддержку технологии драйвера

Параметры продукта

НазваниеПараметр
Дисплей цветЦветная (RGB) 65 к цветной сенсорный экран
Артикул:MAR2406
Размер2,4 (дюйм)
ТипыНа тонкопленочных транзисторах на тонкоплёночных транзисторах
Чип драйвераILI9341
Разрешение320*240 (пикселей)
Интерфейсный модуль8-битный параллельный интерфейс
Эффективная площадь дисплея48,96*36,72 (мм)
Модуль размер печатной платы72,20*52,7 (мм)
Рабочая температура-20 °c ~ 70 °c
Температура хранения-40 °C ~ 70 °C
Операционной Напряжение5 V/3,3 V
Мощность потребленияОколо 90 мвт
Вес продуктаОколо 25 (г)

Интерфейс высокой четкости

2," 2,4 дюймов TFT 240*320 Модуль ЖК-экрана 5 В/3,3 В для Arduino UNO R3 Mega2560 поддержка платы STM32 C51 Micro SD карта ILI9341
Серийный номерPin-код этикеткиОписание контакта
1LCD_RSTСигнал сброса шины lcd, сброс низкого уровня
2LCD_CSЖк-чип шины выбор сигнала, низкий уровень включения
3LCD_RSЖк-шина команда/сигнал выбора данных, низкий уровень: команда, высокий уровень: данные
4LCD_WRЖК-дисплей автобус записи сигнала
5LCD_RDЖК-дисплей автобус читать сигнала
6GNDМощность заземления
75 V5 V вход питания
83V33,3 в вход питания, этот контакт может быть отключен
9LCD_D0ЖК-дисплей 8-bit data Bit0
10LCD_D1ЖК-дисплей 8-bit data Bit1
11LCD_D2ЖК-дисплей 8-bit data Bit2
12LCD_D3ЖК-дисплей 8-bit data Bit3
13LCD_D4ЖК-дисплей 8-bit data Bit4
14LCD_D5ЖК-дисплей 8-bit data Bit5
15LCD_D6ЖК-дисплей 8-bit data Bit6
16LCD_D7ЖК-дисплей 8-bit data Bit7
17SD_SSSd-карта SPI чип шины выбор сигнала, низкий уровень включения
18SD_DISd-карта SPI автобус MOSI сигнал
19SD_DOSd-карта SPI автобус MISO сигнал
20SD_SCKSd-карта SPI автобусный сигнал

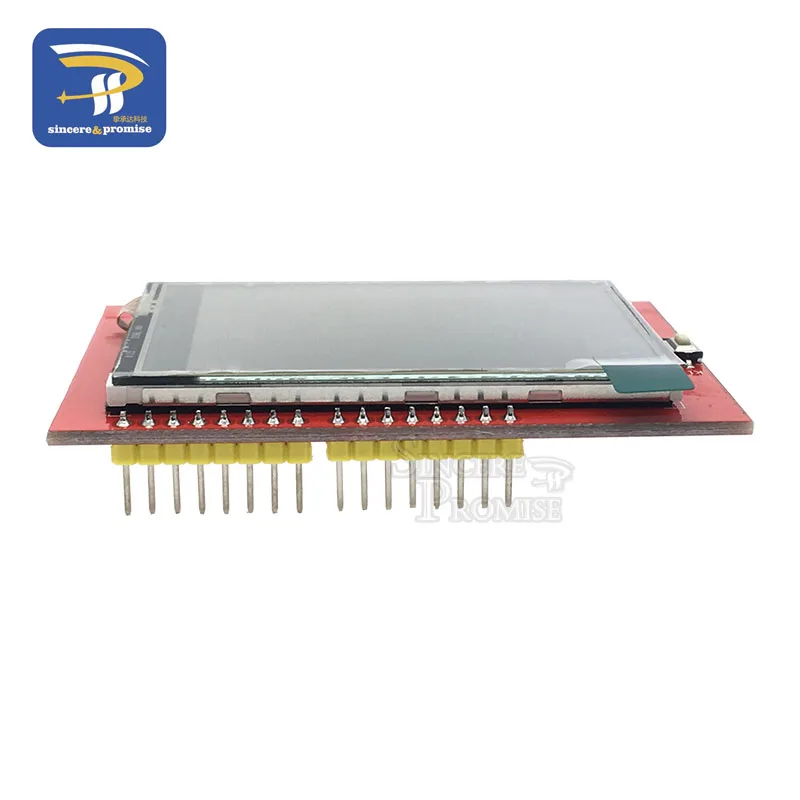

Изображение продукта

2," 2,4 дюймов TFT 240*320 Модуль ЖК-экрана 5 В/3,3 В для Arduino UNO R3 Mega2560 поддержка платы STM32 C51 Micro SD карта ILI9341

2," 2,4 дюймов TFT 240*320 Модуль ЖК-экрана 5 В/3,3 В для Arduino UNO R3 Mega2560 поддержка платы STM32 C51 Micro SD карта ILI9341

2," 2,4 дюймов TFT 240*320 Модуль ЖК-экрана 5 В/3,3 В для Arduino UNO R3 Mega2560 поддержка платы STM32 C51 Micro SD карта ILI9341

2," 2,4 дюймов TFT 240*320 Модуль ЖК-экрана 5 В/3,3 В для Arduino UNO R3 Mega2560 поддержка платы STM32 C51 Micro SD карта ILI9341

2," 2,4 дюймов TFT 240*320 Модуль ЖК-экрана 5 В/3,3 В для Arduino UNO R3 Mega2560 поддержка платы STM32 C51 Micro SD карта ILI9341

2," 2,4 дюймов TFT 240*320 Модуль ЖК-экрана 5 В/3,3 В для Arduino UNO R3 Mega2560 поддержка платы STM32 C51 Micro SD карта ILI9341

2," 2,4 дюймов TFT 240*320 Модуль ЖК-экрана 5 В/3,3 В для Arduino UNO R3 Mega2560 поддержка платы STM32 C51 Micro SD карта ILI93412," 2,4 дюймов TFT 240*320 Модуль ЖК-экрана 5 В/3,3 В для Arduino UNO R3 Mega2560 поддержка платы STM32 C51 Micro SD карта ILI93412," 2,4 дюймов TFT 240*320 Модуль ЖК-экрана 5 В/3,3 В для Arduino UNO R3 Mega2560 поддержка платы STM32 C51 Micro SD карта ILI93412," 2,4 дюймов TFT 240*320 Модуль ЖК-экрана 5 В/3,3 В для Arduino UNO R3 Mega2560 поддержка платы STM32 C51 Micro SD карта ILI9341

Характеристики

Бренд
sincere&promise
Номер модели
2.4 inch TFT
Тип
TFT
Resolution
240*320
